操作數控機床必備技能之百分表

文章出處:http://www.568787.com/weixiubaoyang/451.html人氣:1158時間:2020-03-06

   咱們做數控加工的額,玩的就是一個精確,要是做到每一個工件沒有絲毫誤差,那幾乎就可以稱之為高手了,百分表是美國的B.C.艾姆斯于1890年制成的。常用于形狀和位置誤差以及小位移的長度測量。百分表的圓表盤上印制有100 個等分刻度,即每一分度值相當于量桿移動0.01毫米。若在圓表盤上印制有1000個等分刻度 ,則每一分度值為0.001毫米 ,這種測量工具即稱為千分表。這個工具我們最常使用,熟練掌握,準確使用是這個行業當中的標準配置。

百分表
1、結構

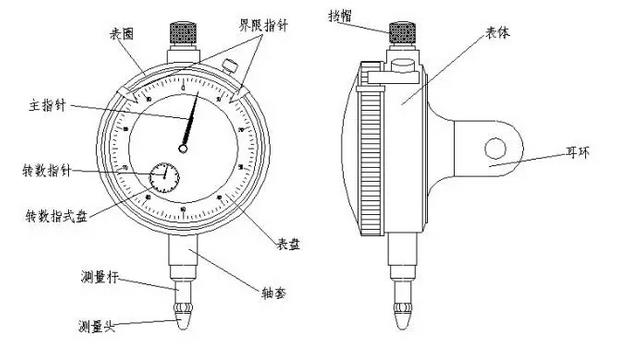

(1)百分表的結構

百分表

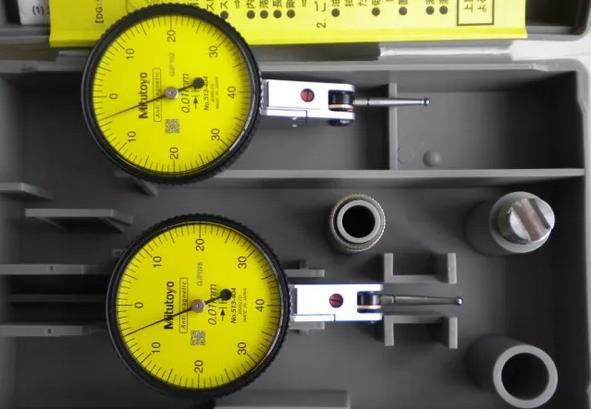

(2)杠桿百分表的結構

百分表
2. 使用方法及讀數
(1)百分表的讀數帶有測頭的測量桿,對刻度圓盤進行平行直線運動,并把直線運動轉變?yōu)榛剞D(zhuǎn)運動傳送到長針上,此長針會把測桿的運動量顯示到圓型表盤上。
長針的一回轉等于測桿的1mm,長指針可以讀到0.01mm。刻度盤上的轉數指針,以長針的一回旋(1mm)為一個刻度。A、盤式指示器的指針隨量軸的移動而改變,因此測定只需讀指針?biāo)傅目潭龋覉D為測量段的高度例圖,首先將測頭端子接觸到下段,把指針調到“0”位置,然后把測頭調到上段,讀指針?biāo)甘镜目潭燃纯伞?/p>

百分表
B、一個刻度是0.01mm,若長針指到10,臺階高差是0.1mm
C、量物若是4mm或5mm,長針會不斷地回轉時,最好看短針?biāo)傅目潭龋缓蠹由祥L指針?biāo)傅目潭取?br /> (2)百分表的使用方法

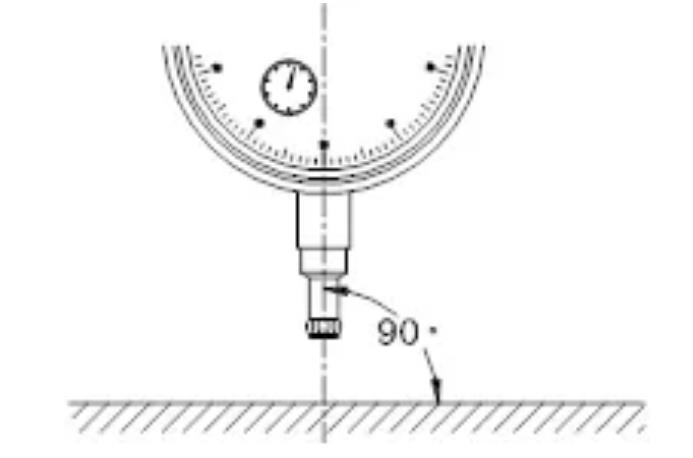

A、測量面和測桿要垂直。
B、使用規定的支架。
C、測頭要輕輕地接觸測量物或方塊規。
D、測量圓柱形產品時,測桿軸線與產品直徑方向一致。

百分表
(3)杠桿百分表的讀數及使用方法
A、杠桿百分表的分度值為0.01mm,測量范圍不大于1mm,它的表盤是對稱刻度的。

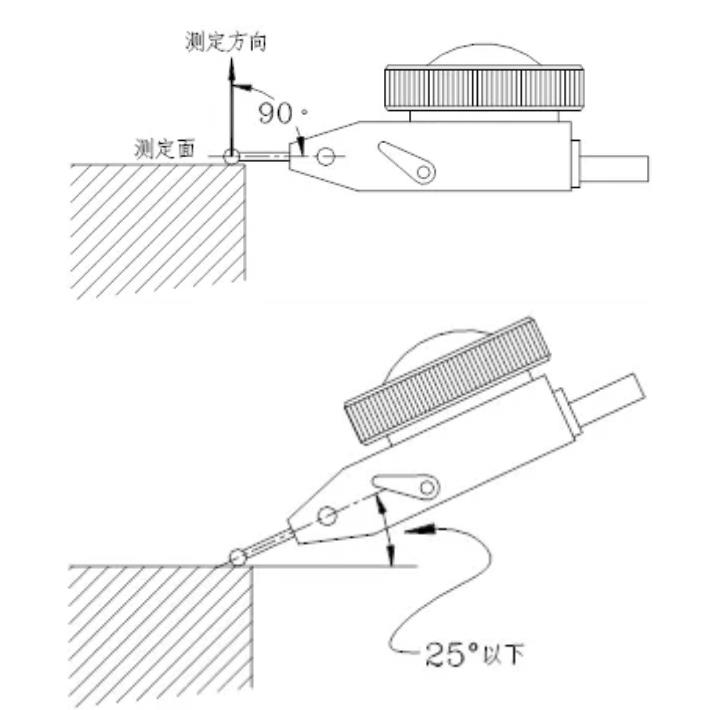

B、測量面和測頭,使用時須在水平狀態,在特殊情況下,也應該在258以下。
C、使用前,應檢查球形測頭,如果球形測頭已被磨出平面,不應再繼續使用。
D、杠桿百分表測桿能在正反方向上進行工作。根據測量方向的要求,應把換向器30搬到需要的位置上。

百分表
E、搬運測桿,可使測桿相對杠桿百分表殼體轉動一個角度。根據測量需要,應搬運測桿,使測量桿的軸線與被測零件尺寸變化方向垂直。
